产品概述

本款 Holleytek 标准型板式换热 EXV 阀控系统专为板式换热器换热温控场景研发，采用强弱电一体化集成设计，搭载西门子 S7-200 SMART 小型 PLC 作为核心控制器，搭配昆仑、海为触控人机界面，依靠 PT100 温度传感器、压力传感器采集工况数据，通过比例积分阀精准调节一次侧介质流量，稳定管控二次侧供水温度。系统内置多套 PID 智能控温算法，集成本地可视化操作、工业通讯对接、物联网云平台远程运维、能源数据统计等功能，性价比突出、运行稳定，广泛应用中央空调、工业工艺换热、厂房供热供冷等换热机组自动化管控场景。

核心硬件配置

主控单元：西门子 S7-200 SMART 小型 PLC，运算稳定，工业环境抗干扰性能强

人机交互：昆仑通泰、海为触控显示屏，可视化操作界面

传感配件：标配 PT100 温度传感器、压力传感器，精准采集温度、压力数据

执行元件：比例积分调节阀、电动蝶阀，完成介质流量、管路通断联动控制

通讯支持：兼容 MODBUS-RTU、MODBUS-TCP、S7 主流工业通讯协议

可选拓展配件：冷量计、电能表、BS 架构 SCADA 上位机

物联网模块：云平台 SaaS 物联网组件（选配）

核心功能介绍

一、精准 PID 恒温控制，换热温度稳定可控

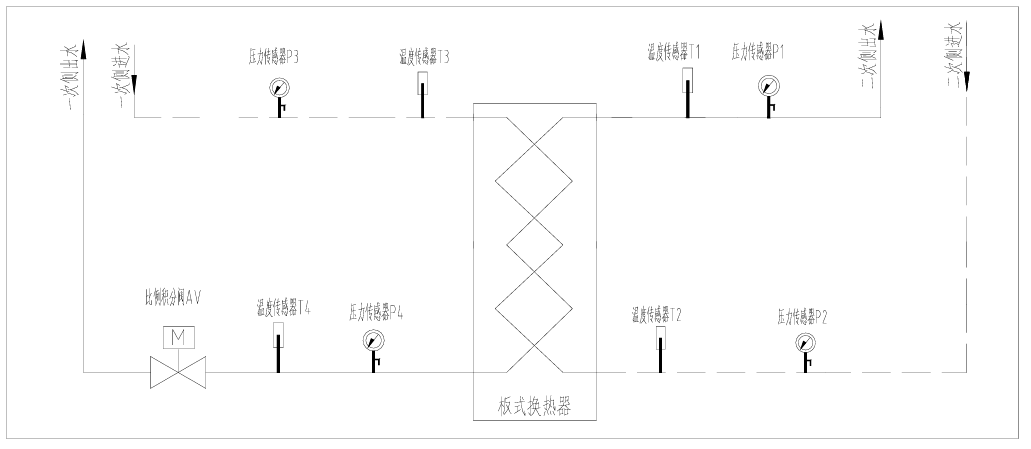

系统依靠比例积分阀实现闭环温控逻辑，通过采集二次侧实时水温，自动调节一次侧阀门开度，搭配内置多种专业 PID 控制算法，动态微调介质流量，大幅缩小温度波动区间，控温精度更高，保障末端换热工况恒定。配套电动蝶阀实现管路联锁控制，根据机组启停同步完成阀门启闭，保障水循环管路安全运行。

二、全自动 PLC 智能运行，操作简单省心

整套设备由西门子 PLC 实现全流程自动化管控，支持一键开机、一键停机，无需人工持续值守。自动完成温度采集、阀门调节、故障自检、异常报警全流程动作，降低人工操作门槛，适配 24 小时不间断运行工况。

三、触控可视化监控，运行数据全程可追溯

搭载高清触摸显示屏，动态实时展示机组运行状态、一次 / 二次侧温度、管路压力、阀门开度等关键参数；内置历史曲线、运行记录、故障记录存储查询功能，设备运行数据本地留存，方便日常巡检、故障溯源与工况分析。

四、多渠道远程监控，适配集中化智能管理

工业上位机对接：提供标准工业通讯协议，可无缝接入第三方集控柜、SCADA 系统，实现电脑上位机远程下发控制指令、采集机组全部运行数据；选配 BS 架构上位机可完成电能分时、分月统计管理。

物联网云平台（选配）：加装物联网 IOT 模块后接入 SaaS 云平台，支持手机、电脑、电视多终端跨平台在线查看，随时随地远程监控换热机组运行状态，实现无人值守运维。

五、一体化集成设计，节能经济耐用

采用强弱电一体化柜体集成方案，布线规整、安装调试便捷，减少现场施工工作量。依托智能 PID 变流量调节逻辑，按需控制一次侧介质流量，避免能源浪费，整机经济实用、综合性价比高。

六、完善能源管理，能耗数据清晰统计

选配冷量计、电能表后，系统可自动采集机组耗电量、换热冷量、COP 能效等能源数据，支持分时、分周期能耗统计分析，直观展示机组能耗水平，便于优化换热运行策略，实现节能降耗管理。

七、丰富选配功能，适配多元工况需求

可根据项目需求灵活选配冷量计量装置、电能监测仪表、BS 架构 SCADA 上位机、物联网云平台组件，满足能耗监测、远程集中管控、多设备组网管理等差异化使用需求。

产品功能特点

高性价比一体化方案：强弱电集成柜体设计，硬件配置成熟稳定，经济实用，降低设备采购与施工成本。

PID 高精度恒温调控：比例积分阀闭环控温，多种内置 PID 算法自适应调节，二次侧水温波动小，换热效果稳定。

全自动 PLC 智能控制：支持一键启停，全程自动化运行，减少人工干预，适配长期连续工作场景。

可视化触控操作：触摸屏动态展示温度、压力、阀门状态，支持历史曲线、故障记录查询，运维直观便捷。

多重远程管控方式：兼容多种工业通讯协议对接上位集控系统；选配物联网云平台，手机、电脑多终端实时远程监控。

智能节能运行：根据二次侧温度动态调节一次侧介质流量，按需供能，有效降低换热系统能耗。

专业能源统计分析：搭配冷量计、电能表可统计耗电量、冷量、COP 能效，支持分时、分月能耗台账管理。

拓展配置灵活：冷量计、电能表、SCADA 上位机、物联网模块均可按需选配，适配工业、商用各类板式换热机组。

应用场景

适用于中央空调换热机组、工厂工艺冷却 / 供热、楼宇集中供冷供热、食品化工换热系统、机房板式换热设备等各类需要恒温管控的板式换热自动化控制系统。

高性价比一体化设计

强弱电一体化集成柜体，布局规整，安装调试简便，整体经济实用，采购与施工成本更低。

高精度 PID 恒温控制

采用比例积分阀闭环调控，依据二次侧水温自动调节一次侧阀门开度，内置多套 PID 控制算法，温度控制精准，换热工况稳定；搭配电动蝶阀实现管路联锁启闭，保障系统安全运行。

PLC 全自动智能运行

搭载西门子 S7-200 SMART PLC 实现全流程自动化，支持一键开关机，全程自主调控，大幅减少人工值守操作。

触控可视化运维

配备昆仑、海为触摸显示屏，动态实时展示温度、压力、阀门状态等运行参数；支持历史曲线、运行记录、故障记录查询，数据本地存储，方便故障排查与工况追溯。

多模式远程监控能力

兼容 MODBUS-RTU、MODBUS-TCP、S7 工业通讯协议，可对接上位机、第三方集控及 SCADA 系统，实现远程控制与数据采集；选配 BS 架构上位机可完成电能分时、分月统计。

物联网跨平台远程管控

加装物联网 IOT 模块接入 SaaS 云平台，支持手机、电脑、电视多终端实时在线监控，实现无人值守远程运维。

智能节能运行

依据末端温度动态调节一次侧介质流量，按需供给冷热介质，减少无效能源损耗，节能效果突出。

完善能源数据管理

选配冷量计、电能表后，系统自动统计耗电量、冷量、COP 能效等数据，支持分时段、分周期能耗分析，便于优化节能方案。

拓展配置灵活丰富

冷量计、电能表、SCADA 上位机、物联网云平台均可按需选配，适配商用楼宇、工业生产等不同换热工况需求。
