产品概述

Holleytek标准型多介质过滤反冲洗控制系统，专门匹配石英砂、活性炭等多介质过滤设备开发，采用强弱电一体化集成控制柜，搭载西门子S7-200 SMART PLC作为核心控制器，搭配西门子SMART 700 IE V5高清触控显示屏。系统配套压力、压差、水流、浊度全套监测传感器，集中管控增压泵、电动蝶阀、排污阀整套管路执行部件，依托浊度联动、压差联动双重智能控制逻辑，自动完成正常过滤、正向冲洗、反向冲洗、自动排污全流程工艺切换。无需人工现场操作，可根据水质浑浊度、管路压差自动判定过滤堵塞程度，精准启停增压泵、切换管路阀门、启动排污流程，保障多介质过滤器过滤效果稳定，杜绝滤料板结、管路堵塞、出水水质超标等问题。设备支持手自动双模切换、本地面板状态提示、触摸屏全数据可视化监控，标配Modbus-RTU、Modbus-TCP双工业通讯协议，可无缝对接上位机远程监控，运行稳定、工艺逻辑贴合水处理现场，适配暖通循环水、工业工艺用水、中水回用等各类多介质过滤工况。

核心硬件配置

- 核心控制器：西门子S7-200 SMART PLC，工业级抗干扰强，适配水处理机房潮湿、多尘工况，运行稳定可靠，工艺逻辑运算精准

- 人机交互界面：西门子SMART 700 IE V5触控显示屏，图形化工艺流程画面，参数设置直观简单

- 受控执行设备：增压泵、多路电动蝶阀、排污阀，全覆盖过滤及反冲洗整套管路电控需求

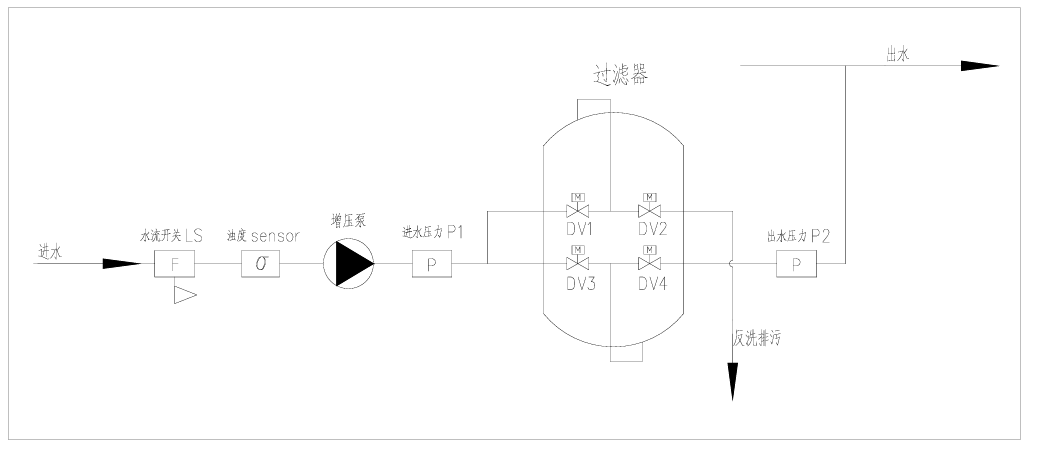

- 传感检测元件：压差开关、压力传感器、水流开关、浊度传感器，全方位监测管网压力、压差、水流状态及出水浊度

- 柜体结构：强弱电一体化集成柜体，内部布线规范，强弱电分区隔离，抗干扰能力强，工厂预调试完成，现场接线即可投入使用

- 通讯配置：内置Modbus-RTU、Modbus-TCP双路标准工业通讯协议，支持上位机远程读取水质、压力、设备运行全部数据

系统核心功能说明

1、分级设备启动方式，适配不同功率负载

- 增压泵：支持直接启动、星三角降压启动两种模式，小功率水泵直启高效，大功率水泵采用星三角启动，降低启动冲击电流，保护水泵电机与后端电网

- 电动蝶阀：全部采用直接启动控制，阀门启闭响应迅速，精准切换过滤、正洗、反洗管路水路

- 排污阀：直接启动控制，快速开启排放冲洗污水、杂质沉淀物，保障冲洗排污彻底干净

2、多维度智能自控逻辑，全自动工艺流程切换

- 浊度智能控制：内置专业浊度控制算法，实时监测出水浊度，水质浑浊超标时自动联动启停增压泵，加大水循环处理力度，保障出水水质达标

- 压差自动正反冲洗：实时监测过滤器进出口压差，当滤料堵塞、管路压差超过设定阈值，系统自动切换各路电动蝶阀水路，自动执行正向冲洗、反向冲洗流程，疏通滤料孔隙，恢复过滤通量

- 压差联动自动排污：管路压差异常同步联动开启排污阀，自动排出罐体内截留泥沙、悬浮物、杂质污水，冲洗完成后自动复位阀门，回归正常过滤模式

- 定时辅助控制：内置完善定时控制逻辑，可设置周期定时冲洗，作为压差控制备用保障，双重防护避免过滤器长期未冲洗导致滤料失效

3、手动/自动双模式自由切换

支持自动模式与现场手动模式一键无扰切换：自动模式下系统按照预设水处理工艺，全自动完成过滤、正反冲洗、排污全流程，无需人工值守；手动模式可完全脱离PLC程序独立控制，现场可单独启停增压泵、各路电动蝶阀、排污阀，方便滤料更换、设备检修、管路调试、单阀单体测试等现场作业。

4、多功能面板状态提示，故障直观报警

控制柜配备专用多功能面板，集成设备运行指示灯、故障报警指示灯，无需打开触摸屏，运维人员即可快速查看设备运行、停机、故障报警状态，日常巡检简单高效，快速定位现场基础电气故障。

5、触摸屏全参数可视化监测

触控屏动态展示完整水处理工艺流程画面，实时显示管网压力、管路压差、出水浊度、水流状态、所有阀门及水泵运行工况；支持运行参数修改、历史运行数据查询、故障记录追溯，全程可视化管控，运维清晰直观。

6、双工业通讯协议，兼容远程集中监控

系统同时搭载Modbus-RTU、Modbus-TCP两种通用工业通讯协议，可直接对接楼宇BA系统、SCADA上位机、智慧水务平台，远程实时读取管网压力、压差、浊度、设备运行状态及故障报警信息，满足智慧水务、机房集中远程组网监控需求

应用场景

广泛适用于中央空调循环冷却水系统、工业生产工艺用水系统、中水回用处理系统、换热站水循环、自来水前置过滤等场景，配套石英砂、活性炭多介质过滤器，实现水质自动过滤、自动正反冲洗、自动排污，稳定出水水质，延长滤料使用寿命，降低人工运维成本。

双启动模式适配更广

增压泵支持直启/星三角降压启动，大小功率水泵均可适配，兼顾运行稳定性与项目成本控制。

浊度+压差双重智能联动

水质浊度管控水循环负荷，管路压差自动触发正反冲洗及排污，双重闭环控制，适配水质波动、滤料堵塞各类工况。

全自动工艺联锁运行

自动切换过滤、正洗、反洗、排污四大工况，阀门与水泵精准联锁，无需人工切换水路，实现无人值守全自动水处理。

强弱电一体化集成设计

一体化柜体布局规整，强弱电隔离抗干扰，现场安装便捷，整机经济耐用，适配水处理潮湿恶劣现场环境。

双模独立操控安全便捷

自动模式全自动运行，手动模式脱离PLC单独操控所有执行设备，检修、调试、应急操作不受程序限制。

全维度水质水压监测

集成压力、压差、水流、浊度多传感器，全方位监控过滤器运行状态，控制逻辑精准可靠。

本地双层运维提示

面板指示灯快速查看设备状态，触摸屏可视化查看全流程工艺与数据，本地运维双重保障。

通用双通讯协议

标配Modbus-RTU+Modbus-TCP通讯接口，无缝对接各类上位机及第三方水务集控系统，拓展兼容性极强。
